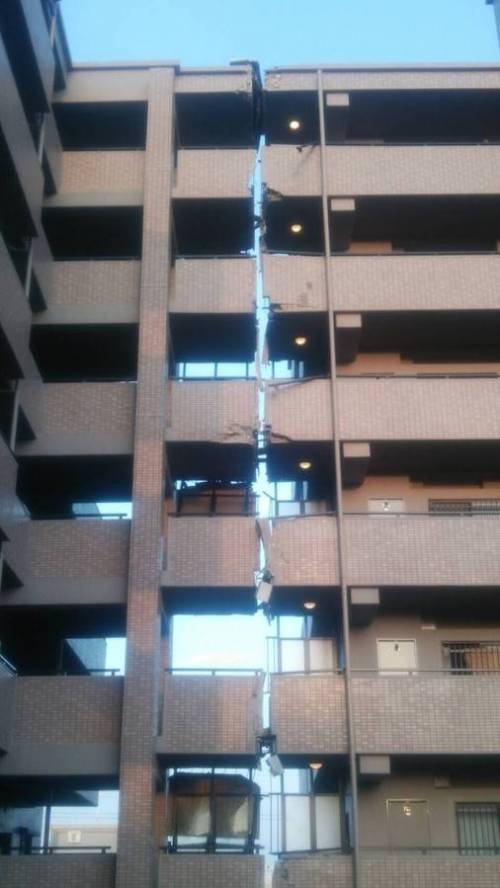

지진으로 두동강 난 일본의 어느 아파트.jpg

나나잘하자2016.04.17 10:48
아마 한동으로 서 있지만
쪼개진 부분은 x방향으로 긴 건물과
y방향으로 긴 건물의 복도로 사용하는
연결 브릿지 일겁니다.

건물이 ㄱ자로 꺽어있으면 두 건물의 횡강성
차이가 많이나고 일체 시공하면 강성이 취약한
브릿지 복도 슬래브가 응력을 못받아서 파괴됩니다.

그럴바에는 두 건물을 아예 때서 익스펜션조인트를 설치하고 마감으로 그틈을 막아 평시에는 사용하고. 지진같은 횡력이 큰 상황에는 마감만 파괴되고 두 건물은 별도 거동하게 설계합니다.

일본뿐 아니라 한국의 복도식 아파트도 세대로 연결이 안되고 연결 복도로만 연결되면 EJ를 두고 별동으로 설계하고 있습니다.

한국도 내진설계가 잘 반영되고 있습니다.
시공을 맞춰서 하는지는 모르겠지만요.

-1번 게시글부터 다봤지만 첫 댓글다는 지나가는 구조쟁이

관련분야라 첫 댓글 달아봤는데 금장 감사합니다.
바로가기
22
1
몽땅이2016.04.17 08:50
그와중에 안무너지는거 봐 ㄷㄷ.. 내진설계 하나는 진짜 인정해줘야함
바로가기
6
1
에블바디 윀업윀업2016.04.17 10:05
저 맨션(아파트) 일부러 쪼개지게 설계했다고 뉴스에 나왔어요! 쪼개졌다고 실컷 비방했는데 정정기사 보도했다고 하더라구요
바로가기
4
0

빡쎄리뿌까16.04.17 08:48
ㅎ 해냈다
쿠마모토 입니다
도쿄보다 부산 해운대가 걱정이네요
더 가까워서 엊그제 강진으로 저렇답니다
댓글달기
1
0
우리집14평16.04.17 11:07
ㅠㅠ 저부산 살고있는데 자다가 깰정도로 흔들리더라고요 무서워죽는줄 아직도 잠을 설쳐요 강진오면 분명 내진설계 하나도 안되잇는 부산에 피해올꺼같은데....
댓글달기
0
0
냐하하11216.04.17 08:49
지진에 붕괴안되려고 의도적으로 저렇게 갈라지도록 한 거라는 얘기를 들었음
댓글달기
1
1
너라면손도안잡고잘수있음16.04.17 08:49
작성자에 의해 삭제 되었습니다.
댓글달기
0
0
너라면손도안잡고잘수있음16.04.17 08:50
저래도 안무너지는거보면 대단함.
댓글달기
0
0
뛔캭맴16.04.17 08:49
지진이 이렇게 무섭습니다..
댓글달기
0
0
자연산표주박16.04.17 08:49
저 사이로 지나가버리기~
댓글달기
0
0
몽땅이16.04.17 08:50
그와중에 안무너지는거 봐 ㄷㄷ.. 내진설계 하나는 진짜 인정해줘야함
댓글달기
6
1
외제차붕붕이16.04.17 09:01
부실공사 안하는것두요
댓글달기
0
0
동큐16.04.17 10:12
근데 저거이제 어떻게씀?
댓글달기
0
0
개똥구리16.04.17 10:56
당연히 저기선 못살죠 근데 안무너져서 사람이 안다치게 설계한게 대단함.
댓글달기
0
0
앙칼진고냥이16.04.18 20:42
아무리 내진설계잘되어있어도 지진국에서는 살기 싫음
댓글달기
0
0
으아거16.04.17 08:50
웨하스
댓글달기
0
0
기름곰16.04.17 08:51
전기는 어떻게 들어오는거죠???ㄷㄷ
댓글달기
0
0
동기사랑16.04.17 08:51
작성자에 의해 삭제 되었습니다.
댓글달기
0
0
일자리구해요16.04.17 08:52
집안이 두동강난거같은데ㅜㅜ
얼마나놀랬을까
다들무사하길
댓글달기
0
0
바지락털이범16.04.17 08:54
천쇄참월
댓글달기
0
0
지니얌16.04.17 08:56
101동과 101-1동이네
댓글달기
0
0
냄새도둑16.04.17 09:00
강력한 판자가 아파트를 덥쳣다
댓글달기
0
0
조강지처가좋더라16.04.17 09:15
열!파!참!
댓글달기
0
0
인생이다큐요16.04.17 09:17
이게 건축가들 사이에서는 완전 대박이라고 한다던데요 저렇게 쪼개질 수가 없다고 무너지던가 해야하는데.... 의도적인거 같다고 어디서 주워들음
댓글달기
1
1
1980년9월12일16.05.02 06:00
신축이음인데.. 구조물이 길면 건물 2개라고 생각하고 각각 독립적으로 나란히 지은 후에 나중에 두 건물사이를 이어줘요.
댓글달기
0
0
한참을생각하고쓴댓글이16.04.17 09:26
월아천충!!!!
댓글달기
0
0
니이미16.04.17 09:39
1동 | 2동
댓글달기
0
0
내년에도 지스타 열리게 해주세요16.04.17 09:53
블레이드 노트
댓글달기
1
0
에블바디 윀업윀업16.04.17 10:05
저 맨션(아파트) 일부러 쪼개지게 설계했다고 뉴스에 나왔어요! 쪼개졌다고 실컷 비방했는데 정정기사 보도했다고 하더라구요
댓글달기
4
0
5월16일16.04.17 10:39
원래 저부분이 약해요. 건물 올리고 중간에 연결한 부위
댓글달기
0
0
나나잘하자16.04.17 10:48
아마 한동으로 서 있지만
쪼개진 부분은 x방향으로 긴 건물과
y방향으로 긴 건물의 복도로 사용하는
연결 브릿지 일겁니다.

건물이 ㄱ자로 꺽어있으면 두 건물의 횡강성
차이가 많이나고 일체 시공하면 강성이 취약한
브릿지 복도 슬래브가 응력을 못받아서 파괴됩니다.

그럴바에는 두 건물을 아예 때서 익스펜션조인트를 설치하고 마감으로 그틈을 막아 평시에는 사용하고. 지진같은 횡력이 큰 상황에는 마감만 파괴되고 두 건물은 별도 거동하게 설계합니다.

일본뿐 아니라 한국의 복도식 아파트도 세대로 연결이 안되고 연결 복도로만 연결되면 EJ를 두고 별동으로 설계하고 있습니다.

한국도 내진설계가 잘 반영되고 있습니다.
시공을 맞춰서 하는지는 모르겠지만요.

-1번 게시글부터 다봤지만 첫 댓글다는 지나가는 구조쟁이

관련분야라 첫 댓글 달아봤는데 금장 감사합니다.
댓글달기
22
1
우리집14평16.04.17 11:09
6층짜리 신축 투룸인데 내진설계 되있을까요? 부산인데 건물 흔들리더라고요 ㅠ 무서워서
댓글달기
1
0
나나잘하자16.04.17 20:27
3층이상
1천제곱미터 이상 건물은 법적으로
내진설계 대상이며,
6층이상건물은 내진설계의 주체가
건축구조기술사로
내진설계가 당연히 반영되어 있을겁니다.
5층이하는 내진설계만 하면 됩니다.
설계주체가 누가 되었든.
댓글달기
1
0
26남l택이한테심쿵16.04.17 12:48
.....네?(지나가던문과생)
댓글달기
1
0
self16.04.17 11:42
저거 갈라지면서 가운데 로봇나옴 ㅋ
댓글달기
0
0
바로이거야16.04.17 14:15
도플라밍고!! 실존하다니...
댓글달기
0
0
진드라16.04.17 15:05
Feat.조로
댓글달기
0
0
일단똥을싸라그러면유명해질것이다16.04.17 15:20
미호크 : 훗..
댓글달기
0
0
이거레알16.04.17 16:35
작성자에 의해 삭제 되었습니다.
댓글달기
0
0
내귀에켄지16.04.17 19:40
광룡참?
댓글달기
0
0
